玻璃管液位計
關鍵字：玻璃管液位計,液位計 |
HJ-HG5玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流，該產品主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
玻璃管液位計結構原理：
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
玻璃管液位計產品特點：
1、直讀式儀表，讀數清晰。
2、結構簡單，維修方便。
3、經久耐用。
玻璃管液位計技術指標：
測量范圍(安裝中心距L)：300、500、600、800、 1000、1200、1400、1700、2000mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼
工作溫度：≤200℃
連接法蘭標準：HGJ46-91 PN1.6 DN20突面。（其它法蘭標準如JB/T、GB、ANSI等，請用戶注明）
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：≥0.2MPa
安裝中心距L和標尺刻度L1的關系
|
L
|
300
|
500
|
600
|
800
|
1000
|
1200
|
1400
|
1700
|
2000
|
|
H
|
150
|
350
|
450
|
650
|
850
|
1050
|
1250
|
1550
|
1850
|
玻璃管液位計使用須知：
1、使用中的液位計定期檢查。清洗玻璃內外壁污垢，使液體顯示清晰。
2、為了保證片動密超過計劃作用，容器內的介質壓力應大于0.2MPa,在打開上下閥時，閥桿退出轉數不小于4轉(使鋼球封門時，不致于碰到閥桿的頂端。)
3、容器上與本玻璃管液位計連接的兩法蘭端面應保證在同一垂直平面內，否則在液位計安裝后使閥門撓曲，以致玻璃管折斷。
玻璃管液位計選型表：
|
名 稱
|
標 準 號
|
型號 標志
|
規 格
|
|
液位計
|
HG5-227-80
|
DA I PN1.6
|
300
500
600
800
1000
1200
1400
1700
2000
|
|
液位計
|
HG5-227-80
|
DB I PN1.6
|
|
液位計
|
HG5-227-80
|
DA II PN1.6
|
|
液位計
|
HG5-227-80
|
DB II PN1.6
|
|
液位計
|
HG5-227-80
|
WA I PN1.6
|
|
液位計
|
HG5-227-80
|
WB I PN1.6
|
|
液位計
|
HG5-227-80
|
WA II PN1.6
|
|
液位計
|
HG5-227-80
|
WB II PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(上)A I B I PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(下)A I B I PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(上)A II B II PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(下)A II B II PN1.6
|
注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭
玻璃管液位計訂貨須知：
1、型號規格
2、測量范圍(中心距L)
3、工作壓力
4、工作溫度
5、材質要求
產品示意圖：

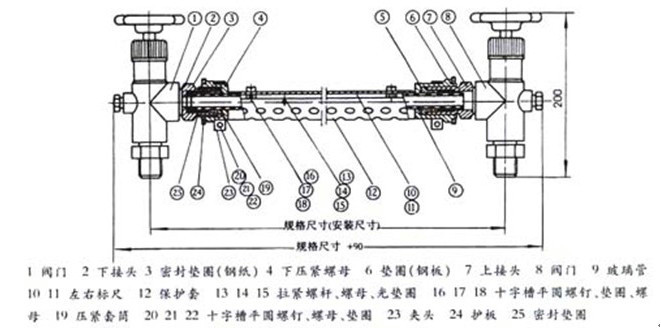

圖一(結構圖)

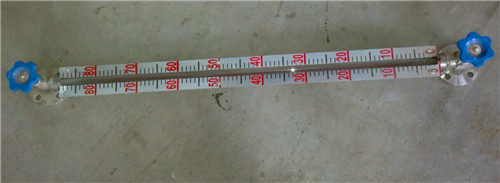

圖二(實物圖)
|
| |
