HJ-LWGY渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是液體流量理想的流量計。流量計具有結構簡單、精度高、安裝維修使用方便等特點。HJ-LWGY渦輪流量計廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途；
二、渦輪流量計產品特點：
1、傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能；
2、結構簡單、牢固以及拆裝方便；
3、測量范圍寬，下限流速低；
4、壓力損失小，重復性好，精度高，葉輪具有防腐功能；
5、具有較高的抗電磁干擾和抗振動能力；
三、渦輪流量計工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數由校驗單給出。
Q——流體的瞬時流量（工作狀態下）[m3/h]或[1/L]為單位
3600——換算系數；
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量；
渦輪流量計主要技術性能：
公稱通徑：（4～200）mm基本參數見表一；
介質溫度：（-20～80）℃、（-20～120）℃；
環境溫度：（-20～55）℃；
準 確 度：±0.2%、±0.5%、±1%；
介質溫度：-20-120 ℃；環境溫度：(-20～55) ℃；
供電電源：電池3.2V10AH鋰電池供電，可連續使用4年以上；
顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）所有有效數據掉電后保持10年不丟；
本體材質：304、(316L)；
葉輪材質：2Cr13（鍍鈦處理、雙相鋼）；
軸承材質：硬質合金；
連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口；
法蘭標準：國家標準；
工作壓力：1.6～2.5MPa(10-25MPa高壓需定做加工)；
防護等級：IP65；防爆等級：ExdIIBT6。
渦輪流量計選型表：
表一
|
|
HJ-LWGY□
|
□□□
|
□
|
□
|
□
|
說 明
|
|
類
型
|
HJ-LWGYN
|
|
|
|
|
流量傳感器脈沖輸出三線制，+12VDC,+24VDC供電；
|
|
HJ-LWGYB
|
|
|
|
|
現場顯示型3.2V10AH鋰電池供電；
|
|
HJ-LWGYC
|
|
|
|
|
現場顯示帶4～20mA或脈沖輸出，+24V供電；
|
|
HJ-LWGYA
|
|
|
|
|
流量變送器4～20mA輸出，+24V供電；不帶顯示；
|
|
公
稱
通
徑
|
4
|
|
|
|
正常流量范圍
m3/h
|
0.04～0.25
|
擴展流量范圍
m3/h
|
0.04～0.4
|
|
6
|
|
|
|
0.1～0.6
|
0.06～0.6
|
|
10
|
|
|
|
0.2～1.2
|
0.15～1.5
|
|
15
|
|
|
|
0.6～6
|
0.4～8
|
|
20
|
|
|
|
0.8～8
|
0.45～9
|
|
25
|
|
|
|
1～10
|
0.5～10
|
|
32
|
|
|
|
1.5～15
|
0.75～15
|
|
40
|
|
|
|
2～20
|
1～20
|
|
50
|
|
|
|
4～40
|
2～40
|
|
65
|
|
|
|
7～70
|
3.5～70
|
|
80
|
|
|
|
10～100
|
5～100
|
|
100
|
|
|
|
20～200
|
10～200
|
|
125
|
|
|
|
25～250
|
12.5～250
|
|
150
|
|
|
|
30～300
|
15～300
|
|
200
|
|
|
|
80～800
|
40～800
|
|
防
爆
|
|
|
|
無標記，為非防爆型
|
|
B
|
|
|
防爆型
|
|
精度
等級
|
A
|
|
精度0.2級
|
|
B
|
|
精度0.5級
|
|
C
|
|
精度1.0級
|
|
渦輪
類型
|
A
|
正常流量范圍
|
|
B
|
擴展流量范圍
|
|
說明：
DN4～DN10管徑螺紋連接或焊接，配有前后直管段和過濾器,壓力為6.3MPa；
DN15～DN40管徑的傳感器為螺紋連接，壓力為2.5MPa；
DN50～DN200管徑的傳感器為法蘭連接, 壓力為1.6Mpa；
DN15～DN40管徑可選配前后直管段或活接頭，材質分碳鋼和不銹鋼；
DN15～DN40管徑如需法蘭連接，訂貨時說明；
★高壓型及特殊要求訂貨時說明；
|
渦輪流量計使用注意事項：
1、使用時，應保持被測液體清潔，不含纖維和顆粒等雜質；
2、傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊；
3、傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系；
4、傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存（此項非常重要）；
5、配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存；
6、傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管）；
7、在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障；

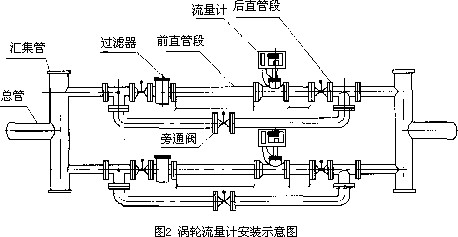

安裝示意圖：
|
